1.線管配線時的注意事項

穿線就是把絕緣導線由配電箱穿過配線管接到用電設備上的工作。鋼管配線時應注意：

(1) 鋼管配線時，應將同一回路所有電線穿在同一管內;

(2) 線管內導線不得有接頭;

(3) 不同電壓的回路嚴禁同管敷設;

(4) 除直流回路和接地線外，不得在鋼管內穿單根導線。

2. 穿線管內穿線

(1) 穿鋼絲。穿線時先穿入一根鋼絲，鋼絲使用φ1.2 (18 號)或φ1.6 (16號)鋼絲，將鋼絲端頭彎成小鉤，從管口插入。由于管子中間有彎，穿入時鋼絲要不斷向一個方向轉動，一邊穿一邊轉，如果沒有堵管，很快就能從另一端穿出。如果管內彎較多不易穿過，則從管另一端再穿入一根鋼絲，當感覺到兩根鋼絲碰到一塊時，兩人從兩端反方向轉動兩根鋼絲，使兩鋼絲絞在一起，然后一拉一送，即可將鋼絲穿過去，如圖11-24所示。

圖11-24 管兩端穿鋼絲示意圖

(2)帶線。鋼絲穿入管中后，就可以帶導線了。一根管中導線根數應按需要一次穿入。在鋼絲上套上一個塑料護口，鋼絲尾端做一死環套，將導線絕緣剝去50mm左右，幾根導線均穿入環套，線頭彎回后用其中一根自纏綁扎，如圖11-25所示。

圖11-25 拉線頭的纏繞綁法

(a) 雙根導線平齊綁法; (b) 多根導線錯開綁法

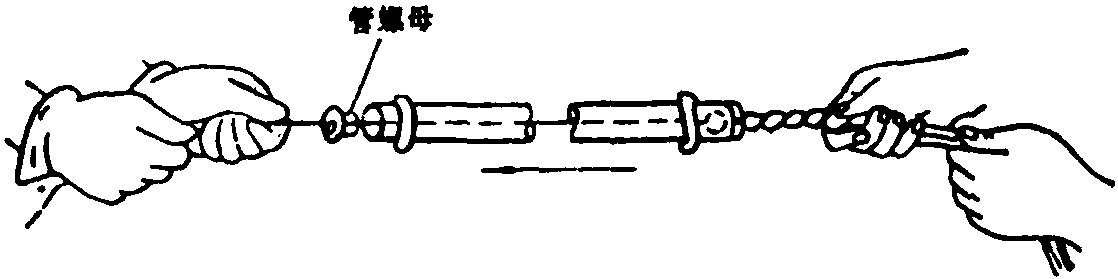

多根導線在拉入過程中，導線要排順，不能有絞合，不能出死彎，一個人將鋼絲向外拉，另一個人拿住導線向里送。注意拉線前把護口套入接線盒管口內，如圖11-26所示。

圖11-26 導線穿入管內的方法

有些導線要穿過一個接線盒到另一個插線盒，一般采用兩種方法： 一種是所有導線到中間接線盒后全部截斷，再接著穿另一段，兩段在接線盒內進行導線連接; 另一種是穿到中間接線盒后繼續向前穿，一直穿到下一個接線盒。兩種做法第一種比較清晰，不易穿錯線，第二種盒內接線少，占空間小，省導線。

1.管內穿線的基本要求

(1)導線穿入鋼管前，鋼管管口處采用絲扣連接時，應有護圈帽，當采用焊接固定時，亦可使用塑料內護口。穿入硬質塑料管前，應先檢查管口是否留有毛刺和刃口，以防穿線時損壞導線絕緣層。

(2) 同一交流回路的三相導線及中性線必須穿于同一鋼管內。不同回路、不同電壓和交流與直流的導線，不得穿入同一管內。管內穿線時，電壓為65V及以下的回路; 同一設備的電機回路和無抗干擾要求的控制回路; 照明花燈的所有回路; 同類照明的幾個回路可以穿入同一根管子內，但管內導線的總數不應多于8根。

(3) 穿入管內的導線不應有接頭，導線的絕緣層不得損壞，導線也不得扭曲。

2.穿線工藝

(1) 當管路較短而彎頭較少時，可把絕緣導線直接穿入管內。

(2) 兩人穿線時，一人在一端拉鋼絲引線，另一人在另一端把所有的電線緊捏成一束送入管內，二人動作應協調，并注意不使導線與管口處磨擦損壞絕緣層。

(3) 當導線穿至中途需要增加根數時，可把導線端頭剝去絕緣層或直接纏繞在其它電線上，繼續向管內拉。

(4) 在某種場所，如房間面積不大、且管路彎頭較少、穿入導線數量不多時，可以一人穿線。即一手拉鋼絲，一手送線，但需要把導線放得長些。

(5) 空心樓板板孔穿線，必須用塑料護套線或加套塑料護層的絕緣導線。穿入導線時，不得損傷導線的護套層，并應能便于更換導線。導線在板孔內不得有接頭，導線分支連接應在接線盒內進行。

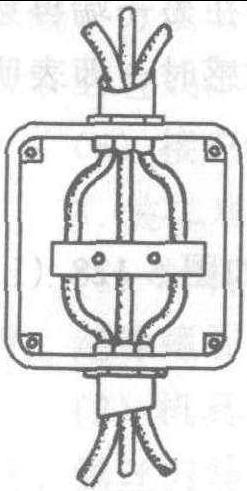

圖5-129 導線在接線盒中固定方法示意

3.導線在接線盒內固定

敷設于垂直線路中的導線，每超過下列長度時，應在接線盒中加以固定，固定方法如圖5-129所示。

(1) 導線截面50mm²及以下為30m。

(2) 導線截面70～95mm²為20m。

(3) 導線截面120～240mm²為18m。

4.剪斷導線留出余量

(1) 導線穿好后，應按要求適當留出余量以便以后接線。

(2) 接線盒、燈位盒、開關盒內留線長度出盒口不應小于0.15m; 配電箱內留線長度為箱的半周長; 出戶線處導線預留長度為1.5m。

(3) 但對一些公用導線，在分支處可不剪斷直接通過，只需在接線盒內留出一定余量，這樣可省去之后接線中的不必要的接頭。
